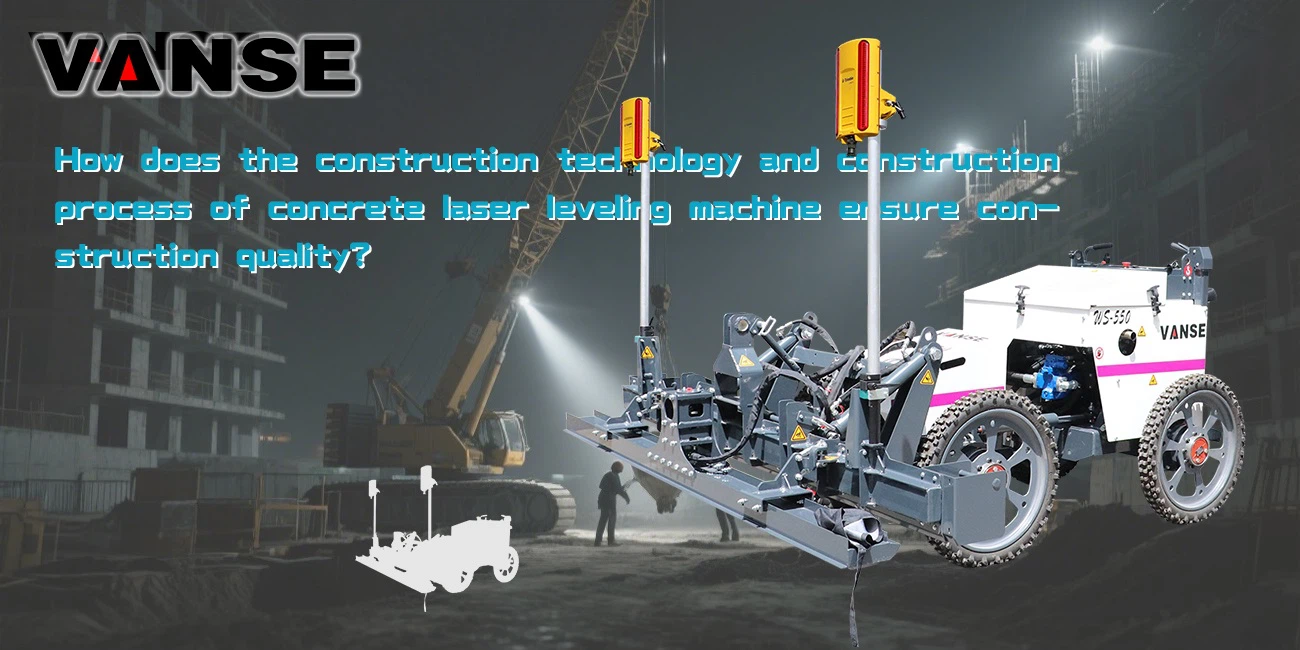

Как технология строительства и процесс изготовления лазерного выравнивателя бетона обеспечивают качество строительства?

Машина для лазерного выравнивания бетона сочетает в себе «точный контроль + стандартизированные процессы», от проектирования строительного процесса до полного-управления и контроля процесса, систематически решая основные проблемы качества, такие как плоскостность бетонной поверхности, плотность и однородность толщины. Логику обеспечения качества можно разбить на два компонента: обеспечение принципов процесса и полное-управление и контроль процесса. Подробности следующие:


Ⅰ. Основной процесс строительства: точный контроль посредством «лазерного позиционирования + механического нивелирования».

Качественное преимущество лазерного выравнивателя бетона обусловлено его уникальной технологической конструкцией. Ее основная технология заменяет традиционное ручное волочение проволоки на «лазерное позиционирование» в сочетании с «гидравлическим-механизмом выравнивания» для достижения точности управления на уровне миллиметра-. Ключевые детали процесса следующие:

1. Лазерное позиционирование: устраняет «визуальные ошибки» и обеспечивает глобальную плоскостность.

Принцип: Лазерный передатчик (вращающийся на 360 градусов) устанавливает горизонтальную опорную плоскость. Лазерный приемник (установленный на нивелирной раме) принимает сигнал в режиме реального времени. Если машина отклоняется от базовой плоскости, система управления немедленно активирует гидравлический цилиндр для регулировки высоты рамы, гарантируя, что механизм выравнивания всегда будет работать в пределах базовой плоскости.

Гарантия качества:

Это устраняет «сегментные ошибки», связанные с традиционным волочением проволоки вручную (например, разницу высот, вызванную провисанием проволоки и отклонением прямой видимости). Базовая поверхность охватывает диапазон до 50 метров с общей погрешностью плоскостности менее или равной 3 мм/2 м (значительно превышающей погрешность традиционных методов в 5–8 мм/2 м).

Лазерный передатчик можно использовать для установки уклонов (0,1%-5%), что позволяет точно построить дренажный уклон и предотвратить последующее скопление воды (например, дренаж необходим в гаражах, на крышах и в заводских цехах).

2. Интегрированный процесс выравнивания и вибрации: обеспечивает высокую плотность и гладкость поверхности.

Механизм выравнивания: используется комбинация «спиральное лезвие + скребок». Спиральные лезвия сначала равномерно распределяют бетон (контролируя количество укладываемого бетона в зависимости от заданной толщины), а затем скребок для предварительного выравнивания, чтобы предотвратить образование пятен или пропуски вибраций.
Вибрационная система: машина оснащена высокочастотным-вибратором (частота вибрации 2000–3000 раз в минуту), способным вибрировать на глубину 150–300 мм (регулируется в зависимости от толщины бетона).

По сравнению с ручной вибрацией:

Более равномерная плотность: высокочастотная-вибрация эффективно удаляет пузырьки воздуха из бетона, предотвращая образование ячеистой поверхности и образование шероховатостей, а также может повысить прочность бетона на сжатие на 10–15 %.
Предотвращение «чрезмерной-вибрационной сегрегации». Система управления автоматически регулирует частоту вибрации в соответствии с осадкой бетона (например, при осадке 120–180 мм частота устанавливается на 2500 раз в минуту), предотвращая оседание заполнителя и всплытие раствора, что может привести к шлифованию поверхности.

3. Технология режима движения: предотвращение «вторичных нарушений» и обеспечение целостности поверхности

В правильной машине используется технология «четыре-привода + интеллектуальное перемещение». Скорость его движения можно регулировать (0,5–1,5 м/мин) в зависимости от времени первоначального схватывания бетона (обычно 2–4 часа) и площади строительства. Это позволяет избежать:
Слишком быстрое путешествие, приводящее к неравномерному распределению и неполному прокачке;
Перемещение слишком медленное, что приводит к нарушению бетона после первоначального схватывания, образованию трещин или отслаиванию.
Для крупномасштабного-строительства (например, заводов и логистических складов) используется «метод зонального пропуска». По границам зон оставляют «полосу после заливки» шириной 100-150 мм для предотвращения растрескивания, вызванного термическим напряжением.


II. Полный-контроль процесса строительства: замкнутая-система качества цикла от пред-подготовки к строительству до-технического обслуживания строительства

Качество не может быть полностью гарантировано только за счет проектирования процесса. Стандартизированный контроль процесса необходим для охвата ключевых этапов качества на протяжении всего строительного цикла:

Этап 1: Пред-строительная подготовка (гарантия качества)


Подготовка	Основные требования	Влияние на качество
Подготовка основания	1. Допуск плоскостности основного слоя (например, земляного полотна, земляного полотна) должен быть меньше или равен 5 мм/2 м. Выступы и впадины необходимо устранять вручную.	Если базовый слой неровный, лазерное выравнивание может контролировать поверхностный слой, но это может привести к неравномерной толщине бетона (тонкие участки могут вызвать растрескивание, а толстые увеличивают затраты). Сухой базовый слой может вызвать быструю потерю воды с поверхности бетона, что приведет к шлифовке.
	2. Поверхность базового слоя необходимо смочить водой (влажность 10-15%), чтобы предотвратить впитывание влаги бетоном и образование трещин.
Калибровка лазерной системы	1. Лазерный передатчик должен быть установлен на устойчивой опоре (вдали от источников вибрации, таких как ролики).	Отклонение лазерной системы — это «скрытая проблема качества», которая может привести к наклону выравнивающего слоя (например, в гараже с обратным дренажным уклоном), что приведет к чрезвычайно высоким затратам на доработку.
	2. Используйте 2-метровую линейку и уровень для калибровки эталонной поверхности лазера с точностью менее или равной 1 мм.
Контроль бетонной смеси	1. Осадка: 50-100 мм (для сухого, твердого бетона, чтобы избежать стекания после выравнивания).	Чрезмерная осадка: Бетон имеет тенденцию к расслоению, что приводит к шлифованию. Чрезмерная осадка: выравнивание затруднено, что приводит к плохому вибрационному уплотнению и образованию сот.
	2. Классификация заполнителя: Крупный заполнитель (5-25 мм) должен составлять 60-65%, а мелкий заполнитель (0,3-5 мм) должен составлять 30-35%. Избегайте чрезмерного количества крупного заполнителя, который может вызвать неровности поверхности.



Этап 2. На-строительных работах (контроль качества в реальном- времени)

Контроль распределения материалов:

Бетон необходимо подавать непосредственно на строительную площадку с помощью желоба или насоса. Высота распределения должна быть на 50-80 мм выше предполагаемого поверхностного слоя (с учетом выравнивания границ), чтобы предотвратить разделение заполнителя, вызванное ручной лопатой.
Выравнивающую машину необходимо запустить в течение 30 минут после распределения, чтобы предотвратить первоначальное схватывание бетона (летом это время следует сократить до 20 минут; для задержки первоначального схватывания можно использовать затеняющую ткань).
выравнивающая машина

Эксплуатационные характеристики:

Оператор должен следить за световым индикатором лазерного приемника (зеленый: нормально, красный: отклонение от эталонного значения). Если загорится красный свет, немедленно остановите машину и проверьте лазерную систему (на наличие препятствий или смещения передатчика).
На каждые 100 квадратных метров выровненной площади с помощью 2-метровой линейки случайным образом проверяйте 3-5 точек. Отклонение от плоскостности должно быть меньше или равно 3 мм. Если оно превышает этот стандарт, немедленно отрегулируйте эталон лазера или параметры станка.

Поверхностная обработка:

После лазерного выравнивания дождитесь первоначального схватывания бетонной поверхности (без заметных вмятин при нажатии пальцем, примерно 1-2 часа). Затем с помощью электрического шпателя нанесите финишную обработку (1-2 прохода), чтобы устранить пузыри и царапины на поверхности, а также улучшить гладкость поверхности (чтобы предотвратить последующее шлифование).
При отделке не оставайтесь слишком долго на одном месте, чтобы избежать появления «размазанных пятен» на поверхности.
Этап 3. Отверждение после-строительства (для предотвращения последующих дефектов качества)

Отверждение покрытия:

В течение 1-2 часов после отделки накройте бетон геотекстилем или полиэтиленовой пленкой, чтобы поверхность была влажной (избегайте прямых солнечных лучей и сильного ветра).
При высоких летних температурах поливайте геотекстиль каждые 2–3 часа, чтобы он оставался влажным. При низких зимних температурах накрывайте изоляцией (если температура окружающей среды ниже или равна 5 градусам, используйте подогрев пола или обработку горячим воздухом, чтобы предотвратить повреждение от замерзания).
Цикл курирования:

Период выдержки обычного бетона (C30-C40) больше или равен 7 дням; период выдержки высокопрочного бетона (С50 и выше) больше или равен 14 дням.
Во время периода отверждения проезд персонала и транспортных средств (особенно тяжелых транспортных средств) запрещен, чтобы избежать вмятин или трещин на поверхности.

Резка и герметизация швов:

После 3–5 дней затвердевания используйте нож для резки усадочных швов (на расстоянии 6–8 метров друг от друга и на расстоянии 1/3–1/4 толщины бетона), чтобы предотвратить неравномерное растрескивание, вызванное термическим напряжением.
В течение 24 часов после резки заполните швы полиуретановым герметиком, чтобы предотвратить попадание дождевой воды в базовый слой, что может привести к вспучиваниям и отслаиванию поверхностного слоя.

III. Общие проблемы качества и решения (покрытие рисков)

Даже если процесс строго соблюдается, все равно могут возникнуть непредвиденные проблемы с качеством, требующие немедленного внимания:

Проблема 1: Трещины в поверхностном слое

Причина: сухой базовый слой, плохое отверждение и замедленное растрескивание.

Решение: Если ширина трещины меньше или равна 0,3 мм, залейте ее эпоксидной смолой. Если ширина трещины > 0,3 мм, вырежьте канавку шириной 10 мм и глубиной 20 мм, заполните ее герметиком и -отремонтируйте.

Problem 2: Surface flatness exceeds standard (>3 мм/2 м)

Причина: смещение лазерной системы, неравномерное распределение бетона.

Решение: Если бетон изначально не схватился (в течение 1 часа после заливки), откалибруйте лазерную систему и выполните повторное выравнивание. Если он уже затвердел, вручную удалите выступающие участки с помощью угловой шлифовальной машины, а затем выровняйте ремонтным раствором.

Проблема 3: Шлифование поверхности

Причина: неподходящая бетонная смесь (чрезмерное количество мелкого заполнителя) и недостаточное затвердевание.

Решение: Нанесите на поверхность «герметик и отвердитель для бетона» (глубина проникновения 3-5 мм) для повышения твердости поверхности (твердость по шкале Мооса до 6-7) и предотвращения шлифования.

Краткое содержание

Принцип обеспечения качества лазерных правильных станков для бетона — «точная технология + стандартизированные процессы».
С точки зрения технологии, лазерное позиционирование исключает ручные ошибки, а высокочастотная вибрация-обеспечивает уплотнение, уменьшая дефекты качества на корню.
Что касается процесса, предварительная-калибровка,-испытание в процессе и после{2}}техническое обслуживание образуют замкнутый-цикл обеспечения качества, позволяющий избежать доработок на позднем-этапе, вызванных "скрытыми проблемами" (такими как лазерное смещение и недостаточное отверждение).
Только объединив эти два метода, можно получить высококачественный поверхностный слой бетона-с высокой плоскостностью, превосходной плотностью, без трещин и шлифовки.



Примечание:Параметры, представленные в этом документе, предназначены только для справки и не являются обязательными. Из-за различий в технических характеристиках различных марок и моделей лазерных нивелиров перед началом эксплуатации проконсультируйтесь с производителем для подбора подходящего решения. Этот справочный документ не несет ответственности за любые проблемы, возникающие в результате несоблюдения инструкций производителя.
